塑膠壓力軟管被廣泛地應用于液體、氣體和顆粒狀固體的運輸。普通塑膠軟管承壓能力較低,易脹破；在低壓情況下,彎曲時管子的彎曲半徑部位會癟塌,管體保持圓度的能力較差；在發生扭轉時,管子易打結從而使流動不暢。對此,在塑膠軟管生產工藝中,常采取增加絲網纏繞層的方法,來改善塑膠壓力軟管的強度和柔韌性。
用國產設備生產的塑膠壓力軟管的基本結構從里到外依次是塑膠內管、絲網增強層和塑膠外管。絲網增強層常用滌綸絲纏繞形成網狀結構,纏繞是采用專用的塑膠壓力軟管滌綸絲編織機來完成。具體編織方法是在纏繞編織機上,有2個各載有一定等數量紗管的錠子,同軸相對做反方向旋轉,錠子座載著紗管繞塑膠管轉動,同時紗管繞錠子座上的紗軸自轉,實現對稱雙螺旋曲線纏繞,相反方向的曲線相互墊壓,形成菱形圖案。這種菱形方案在工藝上雖然簡單易行,但由于編織層的纖維之間產生彈性伸長而出現纖維間的相互滑移,會造成膠管編織層松弛。在使用過程中塑膠軟管壓力達到一定值時,就容易出現塑膠內外管分離或膨脹,從而導致塑膠軟管破裂。
為了克服編織型塑膠壓力軟管的缺點,本文介紹一種新型的增強層生產工藝,采用緯編針織的方法編織。緯編針織方法編織的圖案則能有效防止編織層纖維之間產生的滑移。
螺旋芯型通過擠出成型包覆塑膠壓力軟管的內層膠管,然后通過冷卻裝置，由牽引裝置牽引勻速前進,通過編織機編織增強層,通過二次擠出成型包覆塑膠管外層,再通過冷卻裝置,制成的塑膠壓力軟管經卷繞、切割、打包成品出廠。
塑膠軟管擠出成型機的擠出速度很快,為適應擠出成型機生產工藝的要求,在新型塑膠壓力軟管生產過程中,增強層編織機要能高速編織。按照緯編針織工藝要求,對塑膠軟管編織機進行了設計與研制。
錠子座上均勻布置 8、10、12個或 16個紗管,具體數量根據塑膠壓力管的管徑尺寸而定。對應的滑塊一端載有相同數量的鉤針。帶有紗管的錠子勻速旋轉,同時滑塊推動鉤針前移。錠子旋轉一定角度,鉤針運動到編織點勾住紗線,錠子繼續旋轉,滑塊帶動鉤針?lè)祷仄鹗嘉恢?進行下一次前移,同時松開紗線, 如此往復運動。每根紗線在每個鉤針上順序成圈,彼此串套連接,形成簡單的開口線圈緯編針織組織。
塑膠壓力軟管編織機的編織原理: 塑膠壓力軟管由牽引裝置牽引通過錠子6及錠子座8的中心孔,同時通過傳動系統帶動錠子座及錠子轉動,紗管7繞紗管軸自轉,紗線通過錠子的引線機構,引到塑膠壓力軟管的編織位置。通過傳動機構,使曲軸帶動滑塊沿懸臂梁做直線往復運動,從而使懸臂梁上均勻分布的鉤針往復運動,塑膠壓力軟管在牽引裝置的作用下穿過懸臂梁的中心孔。送針機構、送料機構以及牽引裝置之間通過傳動系統的分配使編織機構保持適當?shù)乃俦?。機械傳動系統的調速采用無級調速,軟管直徑增大,牽引速度加快；反之,軟管直徑減小,牽引速度減慢,使其獲得所需的合理的編織工藝角。該編織機經塑膠壓力軟管生產企業試用,獲得了良好的效果。
在塑膠管生產的拉擠過程中,牽引裝置必須保證連續牽引。如果塑膠管牽引不連續則會產生塑膠堵?，F(xiàn)象。為此,在第一次擠出成型和第二次擠出成型以后加入牽引裝置。
牽引裝置的結構為水平輥輪式牽引機構,由上下2層輥輪組成,每層2個輥輪。輥輪外層包覆橡膠彈性體,其作用可以使?fàn)恳佪啽M量與塑膠管緊密接觸,以產生足夠大的摩擦力。利用鏈傳動牽引上下層輥輪軸,帶動上下兩層輥輪作相對旋轉運動,夾持牽引。牽引速度靠無級調速器及行程掛輪來變化。上層輥輪由調節螺旋作上下移動,以調節上下層之間的距離,以適應不同的管徑。
塑膠壓力軟管的增強層采用緯編針織的方法編織,能有效防止編織層的纖維之間產生滑移,與傳統的纏繞機編織生產的塑膠壓力軟管相比,采用該編織工藝及編織設備生產的塑膠壓力軟管,其增強層具有較大的延伸性和彈性,塑膠壓力軟管的力學性能得到較大的改善。

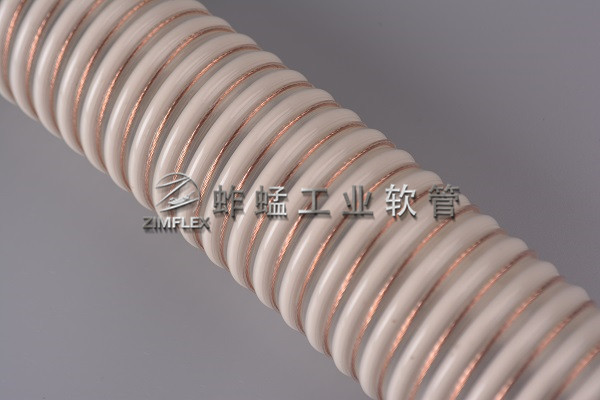

顏色： 透明，帶象牙色硬質PVC螺旋加強筋，內嵌接地銅絲
溫度： -10°C / +60°C
特性： 有PU層的PVC牛奶輸送軟管，帶防震型硬質塑筋加強，內嵌接地銅絲，可排靜電。內壁為聚醚型聚氨酯食品級材料，符合歐盟10/2011食品接觸安全標準。內表面平滑、質輕、柔軟且堅固耐用。耐風化、耐機械疲勞、耐大多數化學品。
應用： 食品、飲料的抽吸和輸送。由于內層采用PU材料, 特別適合輸送谷物、飼料、糖和面粉等磨損性較強的物料輸送。 可用于酒精含量不大于20%的水性食品輸送，可用于油脂性食品的輸送。
