改性PTFE 軟管的材質(zhì)鑒定及性能比較
（下）
熱性能研究

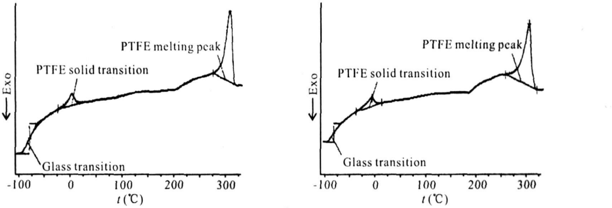

圖四中A 、B 兩圖分別為國產(chǎn)和進(jìn)口F4 軟管樣品的示差掃描量熱分析的DSC 曲線。
以進(jìn)口軟管的DSC 圖( B) 為例進(jìn)行分析: 當(dāng)溫度達(dá)到玻璃化轉(zhuǎn)變溫度 T g【作切線, 取中點(diǎn)得到玻璃化轉(zhuǎn)變溫度-79℃ , 比熱變化0?483 J/ ( g.K) 】 時(shí), 試樣的熱容增大, 需要吸收更多的熱量, 使基線發(fā)生位移。因?yàn)樵嚇影l(fā)生固相轉(zhuǎn)變, 所以可觀察到在 T g以上的 2.3℃ 處有一個(gè)吸熱峰。進(jìn)一步升溫, 結(jié)晶熔融吸熱, 在 305.5℃ 出現(xiàn)一個(gè)很明顯的吸熱峰。
將圖 A 和圖 B 進(jìn)行比較, 國產(chǎn)和進(jìn)口 F4軟管的玻璃化溫度( Tg ) 分別為- 80.2 ℃和- 79℃ , 國產(chǎn)軟管稍低; 固相轉(zhuǎn)變溫度分別為- 5.3℃和 2.3℃ , 國產(chǎn)軟管較低; 熔融溫度( T m) 分別為 305.2 ℃和 305.5℃ , 兩種軟管相差不大; 結(jié)晶度分別為21. 8% 和24. 5% , 國產(chǎn)軟管稍低。
導(dǎo)熱系數(shù)
導(dǎo)熱系數(shù)（λ）可由樣品的導(dǎo)溫系數(shù)、比熱容和密度三者的剩積求得，其計(jì)算公式如下：
λ= Cp*ρ*α
式中：Cp——材料的定壓比熱容；ρ——材料的密度；α——材料的導(dǎo)溫系數(shù)
采用體積排水法，測(cè)得國產(chǎn)和進(jìn)口F4軟管的密度分別為1.82（g/cm3）和1.88（g/cm3）；應(yīng)用激光閃光法測(cè)得其導(dǎo)溫系數(shù)、材料密度和比熱容等參數(shù)帶入，可獲得國產(chǎn)和幾口軟管的導(dǎo)熱系數(shù)分別為0.287（W/m.k）和0.316（W/m.k）,兩者基本相近。
耐蝕性試驗(yàn)
F4 軟管通過石墨填充改性后具有一定的導(dǎo)熱性能, 而其PTFE 基體本身還具有優(yōu)良的耐蝕性。采用化學(xué)介質(zhì)浸泡方法, 對(duì)國產(chǎn)和進(jìn)口F4軟管樣品進(jìn)行耐蝕性試驗(yàn)。

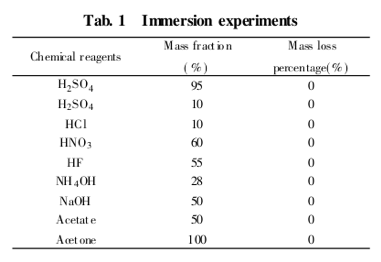

如T ab. 1, 經(jīng)過 60 d 浸泡后稱量, 發(fā)現(xiàn)國產(chǎn)和進(jìn)口軟管樣品質(zhì)量均沒有變化, 表明國產(chǎn)和進(jìn)口軟管依然保留了 PTFE 本身良好的耐化學(xué)腐蝕性能, 幾乎不受以上各種常見酸、堿、有機(jī)溶劑的腐蝕。另外, 二者表面形貌基本相似, 進(jìn)口軟管表面更為光滑, 空隙較少, 可以減少有機(jī)溶劑的滲透, 耐溶脹效果更好一些。這也是應(yīng)用激光閃光法測(cè)得其導(dǎo)溫系數(shù); 并用DSC 測(cè)得其定壓比熱容。把測(cè)得的導(dǎo)溫系數(shù)、材料密度和比熱容等參數(shù)代入( 1) 式, 可獲得國產(chǎn)和進(jìn)進(jìn)口軟管密度略大一些的原因。
如T ab. 1, 經(jīng)過 60 d 浸泡后稱量, 發(fā)現(xiàn)國產(chǎn)和進(jìn)口軟管樣品質(zhì)量均沒有變化, 表明國產(chǎn)和進(jìn)口軟管依然保留了 PTFE 本身良好的耐化學(xué)腐蝕性能, 幾乎不受以上各種常見酸、堿、有機(jī)溶劑的腐蝕。另外, 二者表面形貌基本相似, 進(jìn)口軟管表面更為光滑, 空隙較少, 可以減少有機(jī)溶劑的滲透, 耐溶脹效果更好一些。這也是進(jìn)口軟管密度略大一些的原因。
國產(chǎn)與剪口F4軟管的對(duì)比性
( 1) 國產(chǎn)和進(jìn)口 F 4 軟管均是由基體聚四氟乙烯( PTFE) 和填充料石墨粒子所組成的共混材料, 進(jìn)口軟管表面質(zhì)量相對(duì)好些。( 2) 國產(chǎn)和進(jìn)口F4 軟管的熱性能及相關(guān)材料性能的比較, 表明兩種軟管的熱性能基本一致。( 3) 國產(chǎn)和進(jìn)口F 4 軟管能耐各種化學(xué)介質(zhì)的腐蝕, 性能均優(yōu)異, 兩者的耐蝕性無明顯差異。( 4)一系列的性能試驗(yàn)及其結(jié)果表明, 國產(chǎn)石墨填充改性PTFE 軟管的主要性能已達(dá)到國外產(chǎn)品的相同水平。
產(chǎn)品采購代碼:CL-PTFE 耐溶劑導(dǎo)電PTFE軟管
顏色：棕色
溫度范圍：-150℃ / +250℃
結(jié)構(gòu)特性：特氟龍聚四氟乙烯涂布的玻璃纖維織物軟管，耐溫性好，耐有機(jī)溶劑及酸堿類類化學(xué)品，外夾式，具有良好的伸縮性，表面電阻率R<10^6Ohm, 導(dǎo)電性能符合TRBS 2153 and ATEX 94/9/EC標(biāo)準(zhǔn) 。
應(yīng)用：用于腐蝕性化學(xué)煙霧和氣體的吸排。
中文
ENGLISH
