改性PTFE 軟管的材質鑒定及性能比較
（上）
聚四氟乙烯( PTFE)軟管, 簡稱 F 4 軟管,作為最耐化學腐蝕的塑料在國內外工業生產中得到了廣泛的應用。但是由于其導熱性能差,尤其熱膨脹會引起過量的熱疲勞和熱變形, 故須通過填充改性改善其導熱性能及結構穩定性。進口的F4軟管具有一定的導熱性能, 但由于操作工況苛刻, 使用過程中時有泄漏事故的發生。
XRD 相結構分析

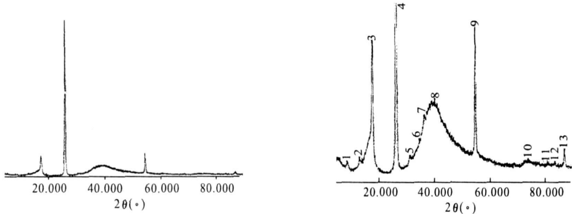

國產和進口F4 軟管樣品的X 射線衍射圖分別如圖一中A 、B 所示。
（圖一）
從圖一中可以看出, A 、B 兩個圖中的d 001 峰分別在 20= 26?74°、54?86°、80?94°、83?68°等位置出現尖銳衍射峰, 并且兩種樣品的衍射峰基本一致, 再對照石墨衍射峰位置, 表明這些衍射峰是石墨特有的衍射峰, 證明國產和進口F4軟管中填充料均為石墨粒子。此外兩圖中的 d 001峰都在 20= 18. 16°處發生衍射,對比純F4 塑料衍射峰, 可得樣品衍射峰是純F4 塑料特有衍射峰, 證明國產和進口 F4 軟管均屬于晶態的F4 塑料。
FT-IR 基體成分分析
圖二為國產和進口F4 軟管樣品的紅外光譜圖。四條譜線由上到下分別為國產軟管內外壁和進口軟管內外壁的紅外光譜曲線。
四條紅外光譜曲線顯示的吸收峰形態及其位置基本一致, 只是進口軟管的吸收峰更為明顯一些。軟管中石墨吸收峰出現在 800cm-1~2000 cm- 1處。純F4 塑料C-F鍵的反對稱伸縮和對稱伸縮振動出現在1212cm-1和1154cm- 1處。由于石墨的加入,C- F鍵的反對稱伸縮振動吸收峰向低波數位移, 且隨石墨含量的增加, C- F鍵反對稱伸縮振動吸收峰向低波數位移的程度越大, 最大變化值達到14cm- 1, 即圖二中所示進口軟管樣品內壁的情況。這說明石墨與F4塑料的分子間存在強的相互作用 ,使C-F的鍵力常數降低,從而使其吸收峰外移, 進一步證明國產和進口軟管的基體是F4,填充料是石墨粒子。
XPS表面組成元素分析

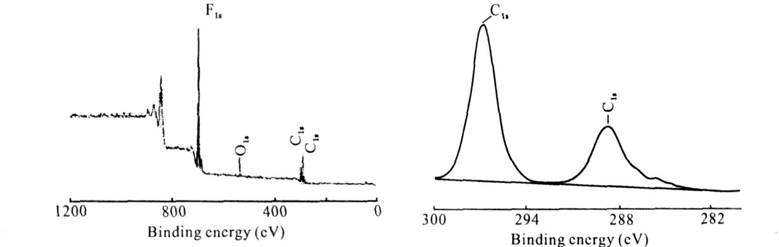

圖三為對F4軟管樣品的表面元素組成進行表征的XPS 譜圖。
（圖三）
如圖所示, 國產和進口 F4 軟管表面具有相同的元素成分。從圖三中的 A 圖可以看出, 表面僅檢測到氟元素( F) 和碳元素( C) 。由B 圖可知, C1s譜是兩條分開的峰, 說明材料中碳原子分別處于兩種不同的化學環境中, 進一步證明國產和進口軟管的確是用石墨粒子填充改性的F 4 軟管。通過 XPS 譜圖數據可算得, 國產和進口軟管的石墨摻雜質量百分比分別為10. 8% 和14. 7% 。

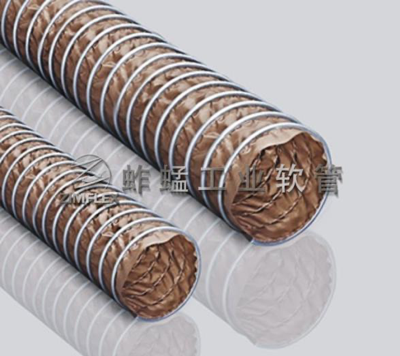

產品采購代碼:CL-PTFE 耐溶劑導電PTFE軟管
顏色：棕色
溫度范圍：-150℃ / +250℃
結構特性：特氟龍聚四氟乙烯涂布的玻璃纖維織物軟管，耐溫性好，耐有機溶劑及酸堿類類化學品，外夾式，具有良好的伸縮性，表面電阻率R<10^6Ohm, 導電性能符合TRBS 2153 and ATEX 94/9/EC標準 。
應用：用于腐蝕性化學煙霧和氣體的吸排。
